Process Diagrams

Mit Process Diagrams in OctoMesh Refinery Studio können Sie interaktive Visualisierungen Ihrer Prozesse, Systeme und Anlagen erstellen. Sie kombinieren primitive Formen, Symbole aus Ihren Bibliotheken und Verbindungen, um komplexe Systeme darzustellen.

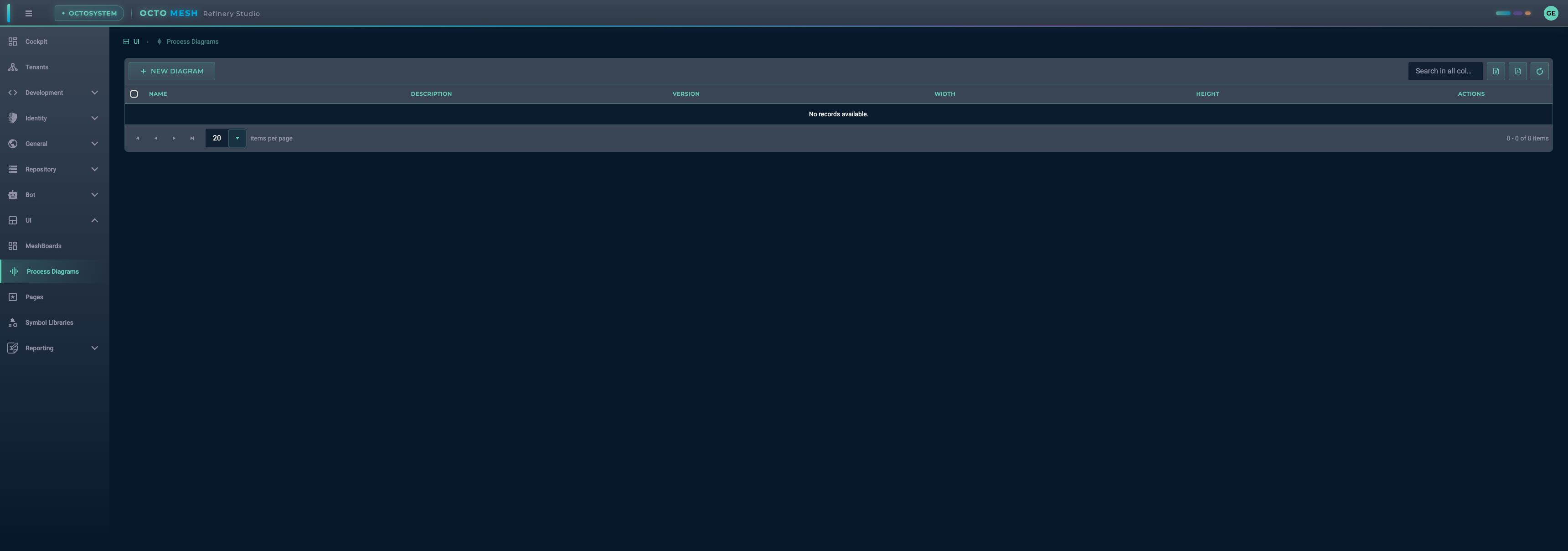

Liste der Process Diagrams

Navigieren Sie zu UI > Process Diagrams, um Ihre Diagramme anzuzeigen und zu verwalten.

Die Liste zeigt:

• Name: Name des Diagramms
• Description: Optionale Beschreibung
• Version: Versionsnummer
• Width/Height: Abmessungen der Zeichenfläche
• Actions: Bearbeiten, Löschen, Duplizieren

Ein neues Diagramm erstellen

1. Klicken Sie auf NEW DIAGRAM
2. Geben Sie einen Namen für Ihr Diagramm ein
3. Klicken Sie auf CREATE

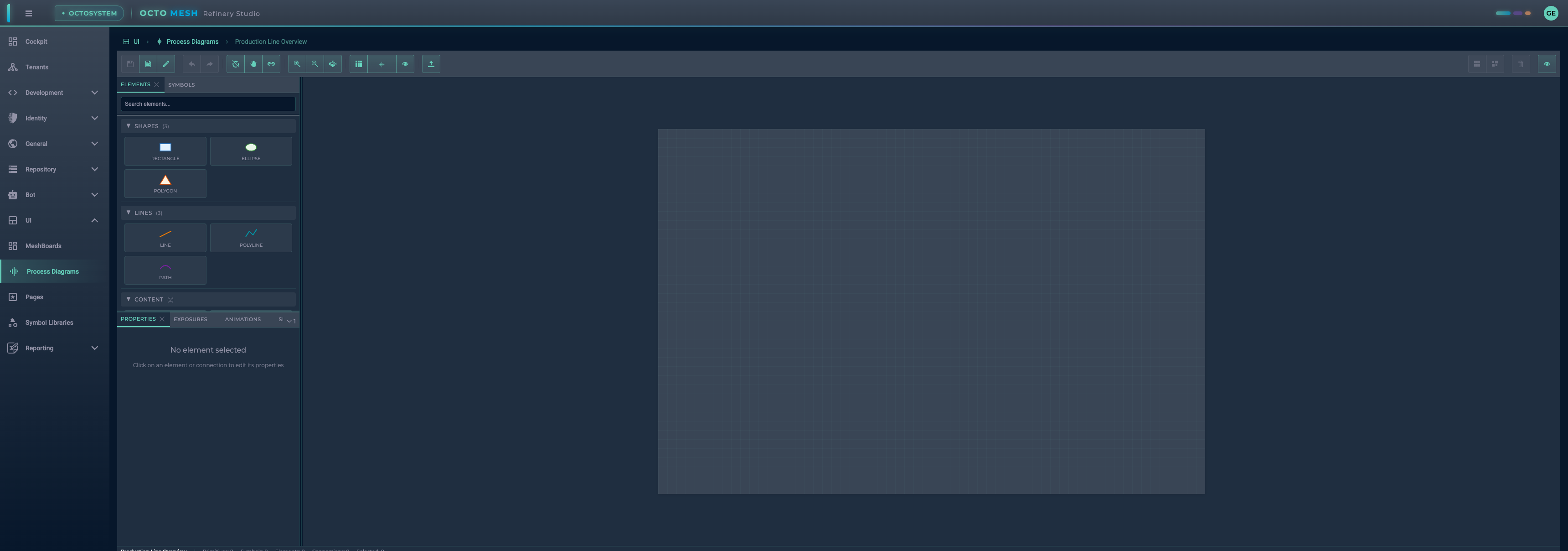

Die Oberfläche des Diagrammeditors

Der Diagrammeditor bietet eine Zeichenfläche zum Erstellen Ihrer Prozessvisualisierungen.

Toolbar

Die Toolbar bietet grundlegende Bearbeitungswerkzeuge:

Werkzeuggruppe	Werkzeuge	Beschreibung
File	Save, Save As, Rename	Diagramm speichern und verwalten
History	Undo (Ctrl+Z), Redo	Änderungen rückgängig machen und wiederholen
Tools	Select (V), Pan (H), Connect (C)	Zwischen Bearbeitungsmodi wechseln
View	Zoom In/Out, Fit to View	Zoom der Zeichenfläche steuern
Grid	Show Grid, Snap to Grid, Show Names	Visuelle Hilfen umschalten
Import	Import SVG	SVG-Grafiken importieren
Edit	Group, Ungroup, Delete	Elemente organisieren und entfernen
Panels	View Panels	Seitenpanels ein-/ausblenden

Linkes Panel – Inhaltsquellen

Das linke Panel verfügt über zwei Tabs zum Hinzufügen von Inhalten zu Ihrem Diagramm:

Tab ELEMENTS

Ziehen Sie primitive Formen per Drag-and-drop auf die Zeichenfläche:

Shapes:

• Rectangle: Einfache rechteckige Formen
• Ellipse: Kreise und Ovale
• Polygon: Formen mit mehreren Seiten

Lines:

• Line: Gerade Linien
• Polyline: Verbundene Liniensegmente
• Path: Komplexe SVG-Pfade

Content:

• Text: Textbeschriftungen
• Image: Eingebettete Bilder

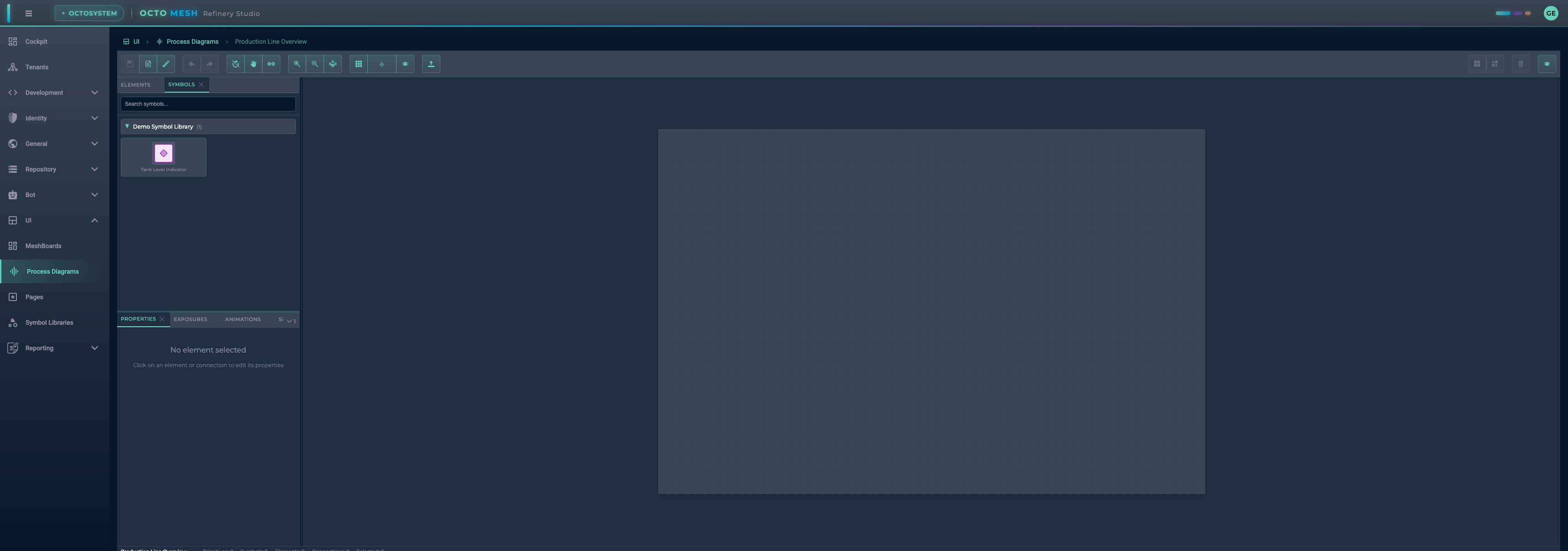

Tab SYMBOLS

Durchsuchen und verwenden Sie Symbole aus Ihren Symbol Libraries:

• Symbole sind nach Bibliothek organisiert
• Ziehen Sie Symbole auf die Zeichenfläche, um Instanzen zu erstellen
• Jede Instanz kann eigene Eigenschaftswerte haben

Rechtes Panel – Eigenschaften und Konfiguration

Tab PROPERTIES

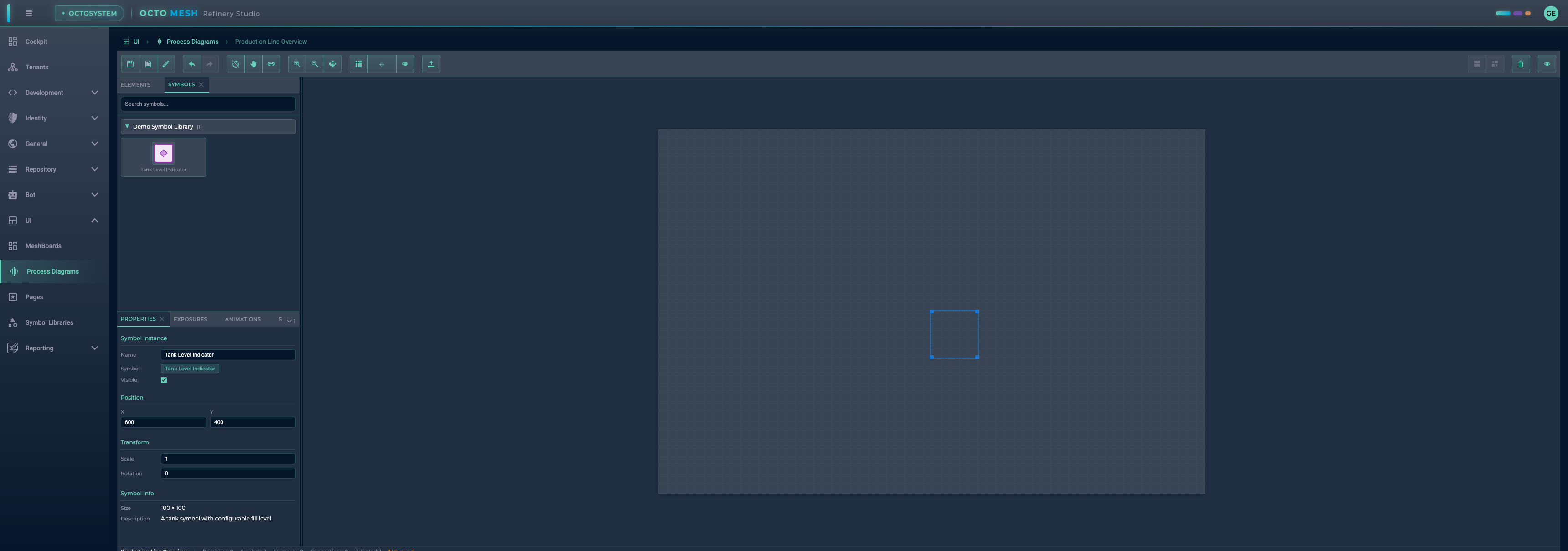

Bei Auswahl einer Symbolinstanz zeigt der Tab Properties:

Symbol Instance:

• Name: Instanzname (kann vom Symbolnamen abweichen)
• Symbol: Referenz auf das Quellsymbol
• Visible: Sichtbarkeit umschalten

Position:

• X/Y: Position auf der Zeichenfläche

Transform:

• Scale: Größenmultiplikator
• Rotation: Drehung in Grad

Symbol Info:

• Size: Ursprüngliche Symbolabmessungen
• Description: Beschreibung des Symbols

Tab EXPOSURES

Definieren Sie Transform-Eigenschaften auf Diagrammebene, die mehrere Elemente steuern können.

Tab ANIMATIONS

Konfigurieren Sie Animationen für Diagrammelemente.

Tab SIMULATION

Testen Sie Diagrammeigenschaften mit Live-Vorschauen.

Arbeiten mit Symbolen

Symbole zu einem Diagramm hinzufügen

1. Öffnen Sie den Tab SYMBOLS im linken Panel
2. Durchsuchen Sie Ihre Symbolbibliotheken
3. Ziehen Sie ein Symbol auf die Zeichenfläche
4. Positionieren Sie es und passen Sie die Größe nach Bedarf an

Symboleigenschaften konfigurieren

Wenn ein Symbol exponierte Transform-Eigenschaften (wie FillLevel) besitzt, können Sie:

1. Die Symbolinstanz auswählen
2. Verfügbare Eigenschaften im Properties-Panel anzeigen
3. Statische Werte festlegen oder an Datenquellen binden

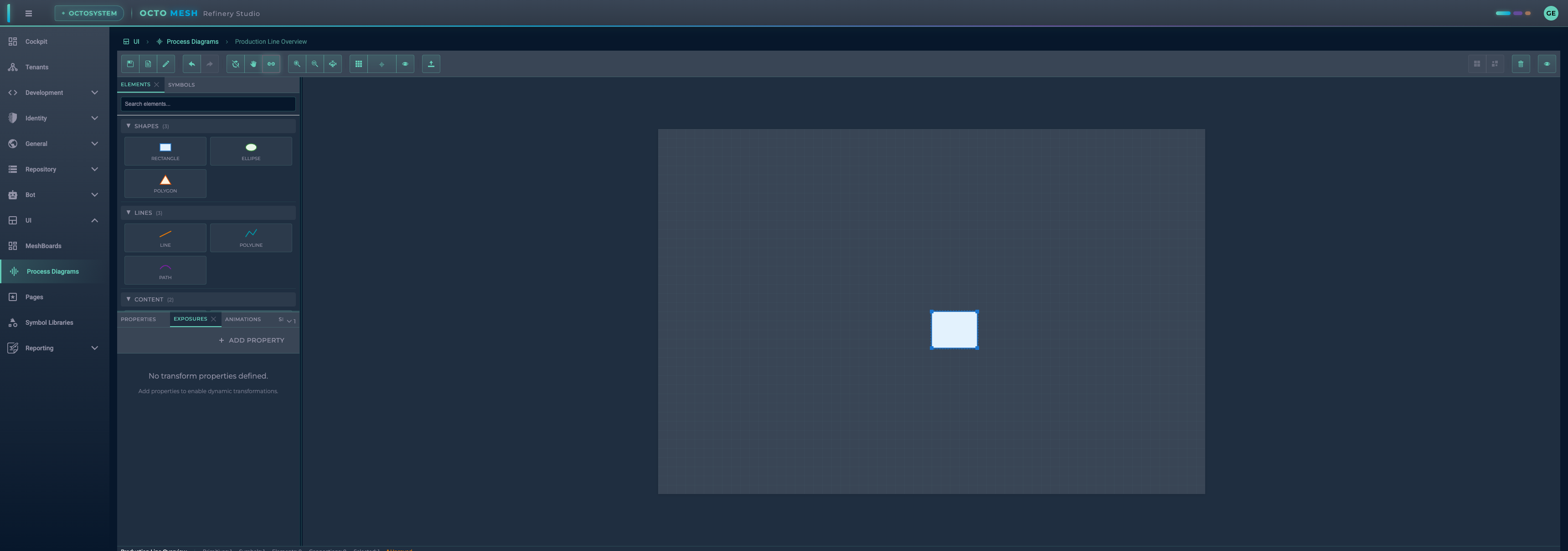

Connect-Modus

Verwenden Sie den Connect-Modus, um visuelle Verbindungen zwischen Elementen zu erstellen:

1. Klicken Sie auf das Connect tool (C) oder drücken Sie C
2. Klicken Sie auf ein Quellelement
3. Klicken Sie auf ein Zielelement
4. Eine Verbindungslinie wird erstellt

Verbindungen sind nützlich für:

• Die Darstellung des Materialflusses zwischen Anlagen
• Die Darstellung von Datenflüssen
• Das Kennzeichnen von Beziehungen zwischen Komponenten

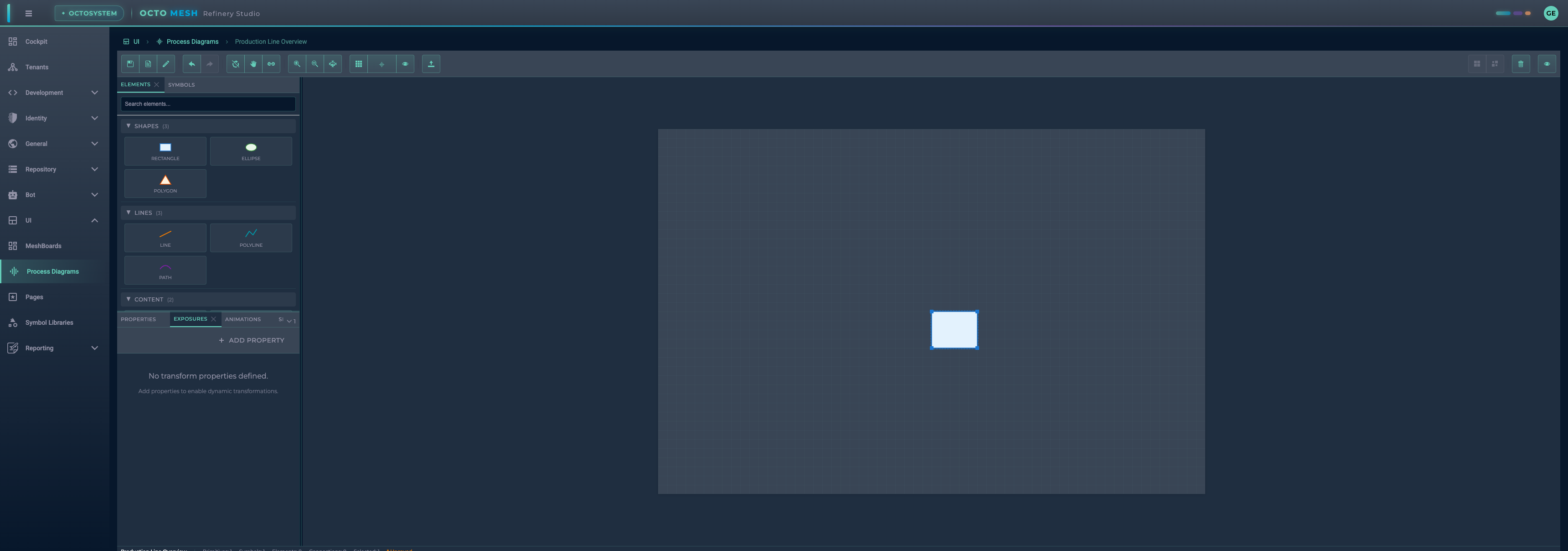

Arbeiten mit mehreren Elementen

Sie können kombinieren:

• Symbols: Wiederverwendbare Komponenten aus Ihren Bibliotheken
• Primitives: Einfache Formen für benutzerdefinierte Grafiken
• Text: Beschriftungen und Anmerkungen
• Images: Externe Grafiken

Die Statusleiste zeigt Zählungen an:

• Primitives: Anzahl der einfachen Formen
• Symbols: Anzahl der Symbolinstanzen
• Elements: Gesamtzahl der Elemente
• Connections: Anzahl der Verbindungen
• Selected: Aktuell ausgewählte Elemente

Toolbar-Werkzeuge

Select Tool (V)

Das Standardwerkzeug für:

• Elemente auswählen (Klick)
• Mehrfachauswahl (Ctrl+Klick oder Auswahlrechteck ziehen)
• Elemente verschieben (Ziehen)
• Größe von Elementen ändern (Griffe ziehen)

Pan Tool (H)

Navigieren Sie auf der Zeichenfläche:

• Klicken und ziehen, um den Ausschnitt zu verschieben
• Nützlich für große Diagramme

Connect Tool (C)

Verbindungen erstellen:

• Auf das Quellelement klicken
• Auf das Zielelement klicken
• Die Verbindung wird erstellt

Diagramme speichern und verwalten

Speicheroptionen

• Save (Ctrl+S): Aktuelle Änderungen speichern
• Save As...: Eine Kopie mit neuem Namen erstellen
• Rename...: Den Diagrammnamen ändern

Nicht gespeicherte Änderungen

Ein Sternchen (*) neben dem Diagrammnamen kennzeichnet nicht gespeicherte Änderungen. Beim Verlassen werden Sie zum Speichern aufgefordert.

Tastenkürzel

Tastenkürzel	Aktion
Ctrl+S	Diagramm speichern
Ctrl+Z	Rückgängig
Ctrl+Y / Ctrl+Shift+Z	Wiederholen
Ctrl+C	Auswahl kopieren
Ctrl+V	Einfügen
Ctrl+D	Duplizieren
Delete	Auswahl löschen
Ctrl+G	Auswahl gruppieren
Ctrl+Shift+G	Gruppierung aufheben
Ctrl+A	Alles auswählen
Escape	Auswahl aufheben / Abbrechen
V	Select-Werkzeug
H	Pan-Werkzeug
C	Connect-Werkzeug
Pfeiltasten	Auswahl verschieben
Shift+Pfeiltasten	Um 10 px verschieben

Unterschiede zum Symbol Designer

Funktion	Symbol Designer	Process Diagram Editor
Zweck	Wiederverwendbare Symbole erstellen	Vollständige Visualisierungen erstellen
Symbol Libraries	Symbole definieren	Symbole verwenden
Transform Properties	Exponierte Eigenschaften definieren	An Daten binden oder Werte setzen
Größe der Zeichenfläche	Pro Symbol fest	Pro Diagramm konfigurierbar
Verbindungen	Verbindungspunkte	Vollständige Verbindungen
Dateioperationen	Teil der Bibliothek	Save/Save As/Rename

Best Practices

1. Verwenden Sie Symbole für wiederkehrende Elemente: Erstellen Sie Symbole in Bibliotheken und verwenden Sie sie in mehreren Diagrammen wieder
2. Organisieren Sie mit Ebenen: Nutzen Sie Gruppierung, um komplexe Diagramme zu organisieren
3. Benennen Sie Ihre Elemente: Vergeben Sie aussagekräftige Namen für eine einfachere Wartung
4. Nutzen Sie das Raster-Einrasten: Aktivieren Sie Snap-to-Grid für ausgerichtete Layouts
5. Speichern Sie häufig: Verwenden Sie Ctrl+S, um Ihre Arbeit regelmäßig zu speichern
6. Testen Sie mit der Simulation: Nutzen Sie das Simulation-Panel, um Eigenschaftsbindungen zu überprüfen

Integration mit OctoMesh-Daten

Process Diagrams können mit Live-Daten von OctoMesh verbunden werden:

1. Symboleigenschaften: An Attribute von Runtime-Entitäten binden
2. Dynamische Aktualisierungen: Symbole aktualisieren sich, wenn sich Daten ändern
3. Interaktive Elemente: Klick-Handler für Navigation oder Aktionen

Dies ermöglicht die Echtzeitvisualisierung von:

• Anlagenstatus
• Prozesswerten (Temperaturen, Drücke, Füllstände)
• Alarmzuständen
• Produktionskennzahlen
